Boquillas de tubería

Parámetro técnico

Requisitos de calidad del agua

Temperatura de entrada: ≤40 ℃; Valor de pH: 6.5 ~ 8.5
Precisión de filtración de agua: ≤10 μm

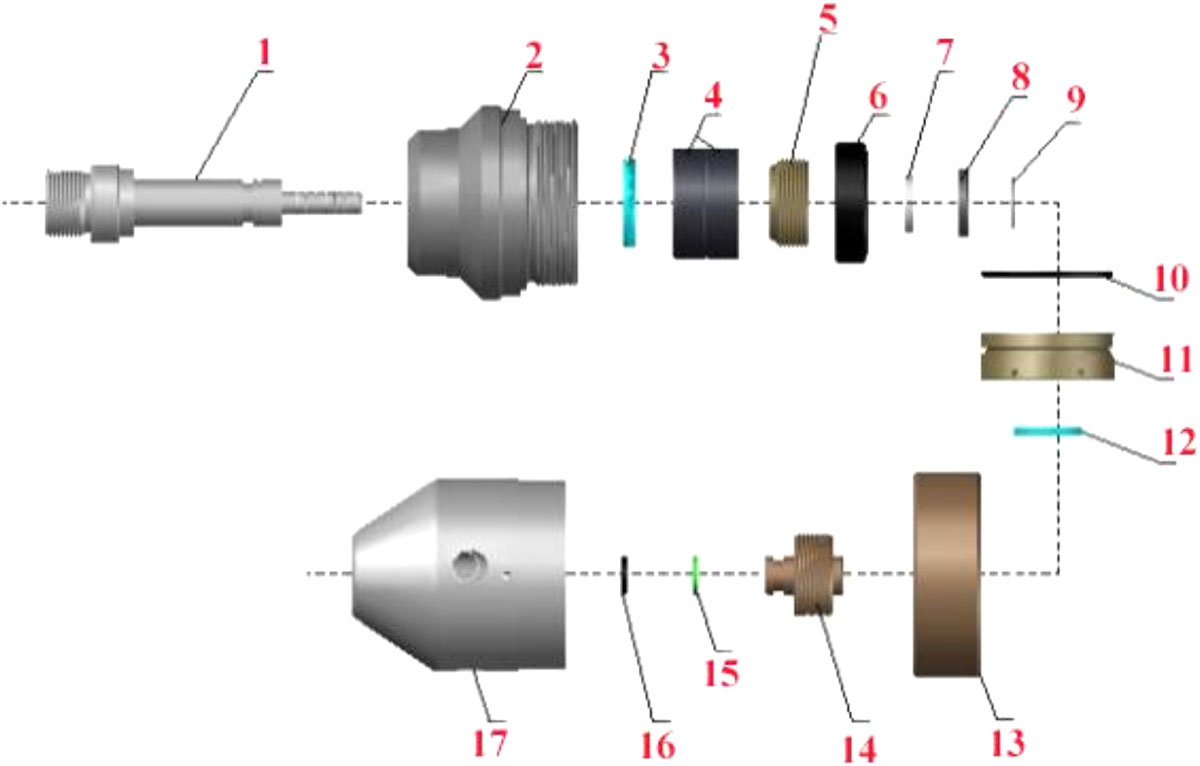

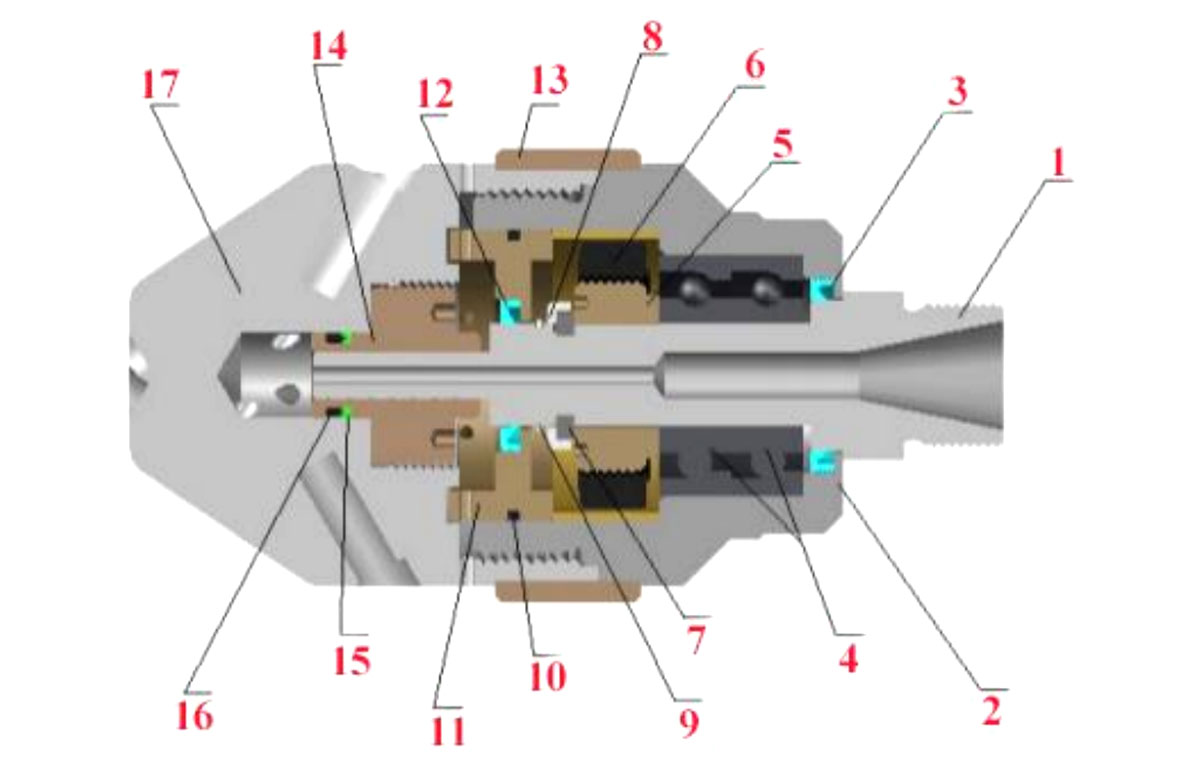

WG15 ＊ Diagrama de ensamblaje del sello giratorio y vista seccional

La subsidiaria de repuestos

Proceso de instalación y asuntos que necesitan atención

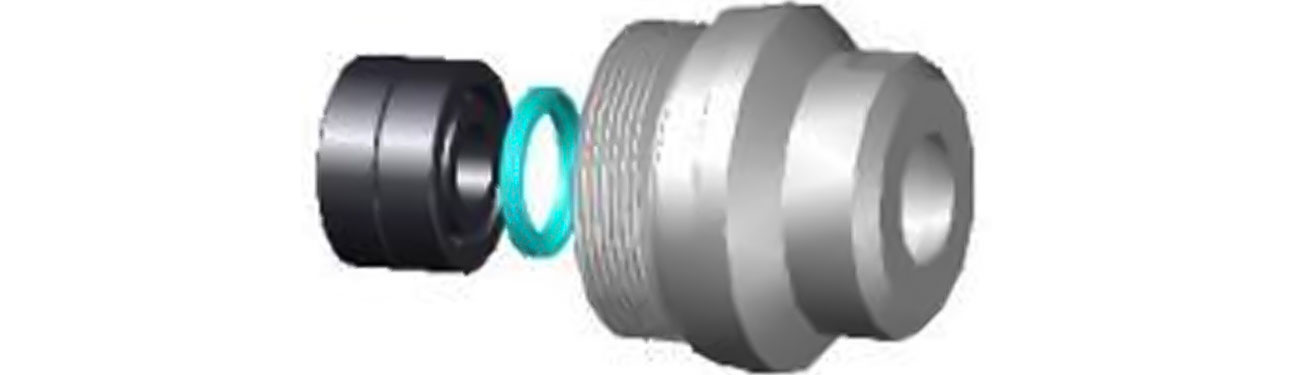

(1) Instale el sello de aceite 3 en el orificio interno en el extremo posterior de la carcasa giratoria 2, y un par de eje de contacto angular 4 (nota: la dirección de instalación del sello de aceite 3 es la ranura hacia adentro, de lo contrario, la carcasa giratoria 2 se llenará con agua y dañará el rodamiento; nota que el cojinete de contacto angular 4 está montado en la misma dirección como las dos rodamientos, con un lado de la carcasa de la espalda de la espalda de la parte posterior de la carcasa rotatoria.

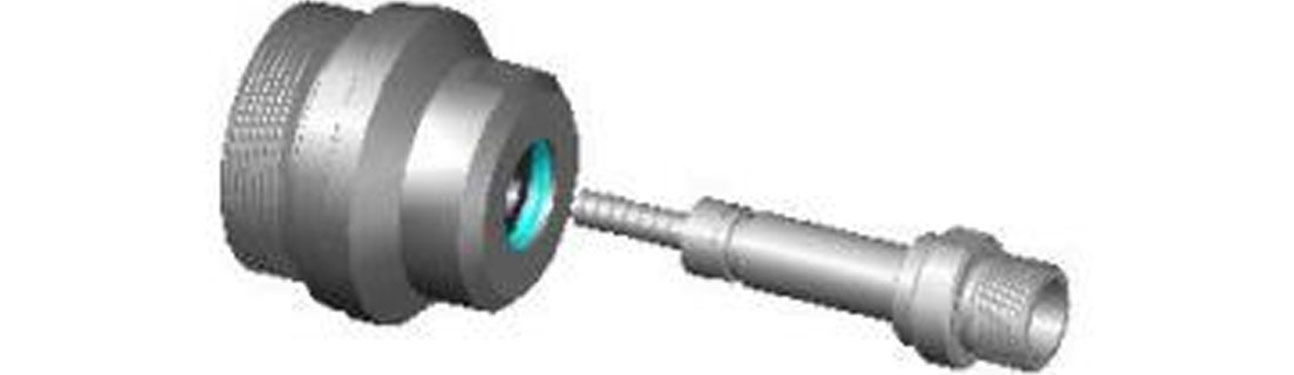

(2) Inserte el eje 1 desde el extremo trasero de la carcasa giratoria 2 en la carcasa giratoria 2.

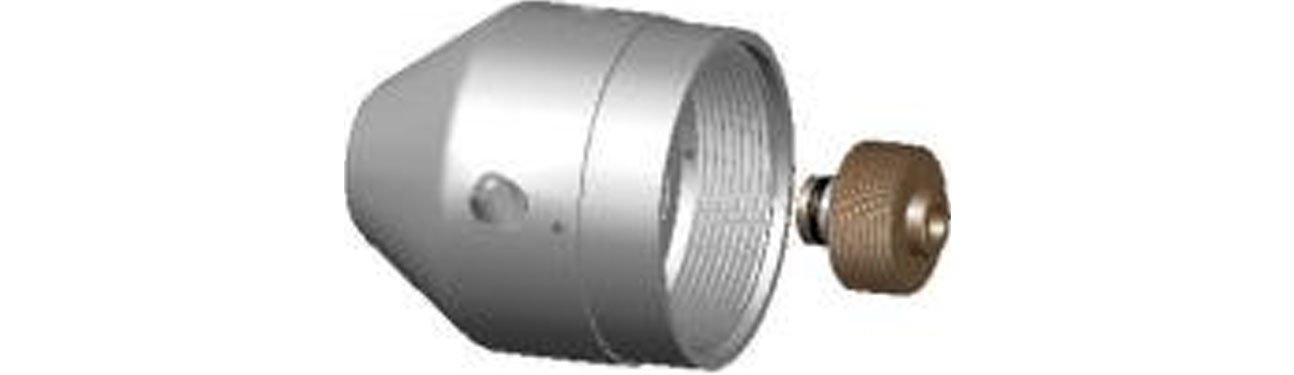

(3) Aplique el agente anti-mordido al grano de tornillo del eje 1 y el componente de hierro magnético (incluyendo: conexión de transición magnética 5 y imán 6), apriete la rosca del imán 6 y la conexión de transición del imán 5 (nota: rotación positiva de la rosca), luego roscen el componente Magnet 6 a través de la parte delantera del eje 2 y apriete el eje 2 (nota: rotación positiva de la rosca).

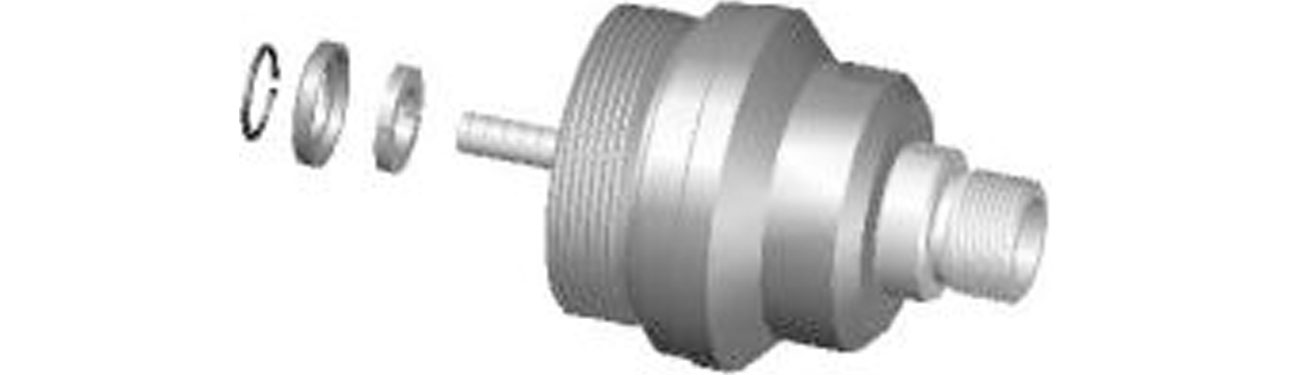

(4) Instale el anillo de ajuste 7 y la manga del anillo de ajuste 8 en la ranura del anillo del eje 1, y luego fijo con Circlip 9.

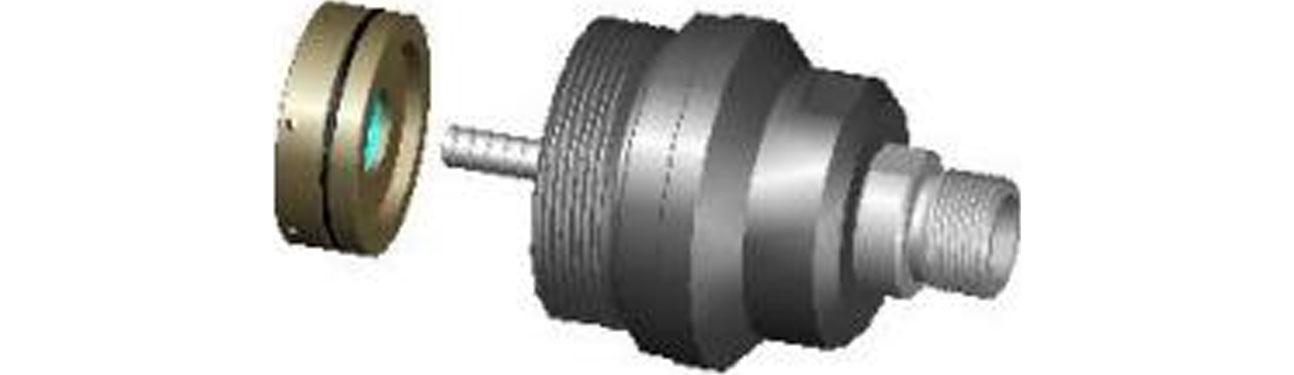

(5) Inserte el conjunto del esqueleto del sello de aceite (incluido: O anillo 10, esqueleto del sello de aceite 11 y sello de aceite 12) desde el extremo frontal del eje 2 e instálelo en la carcasa giratoria 2.

Observaciones: Instrucciones de instalación del conjunto del esqueleto del sello de aceite.

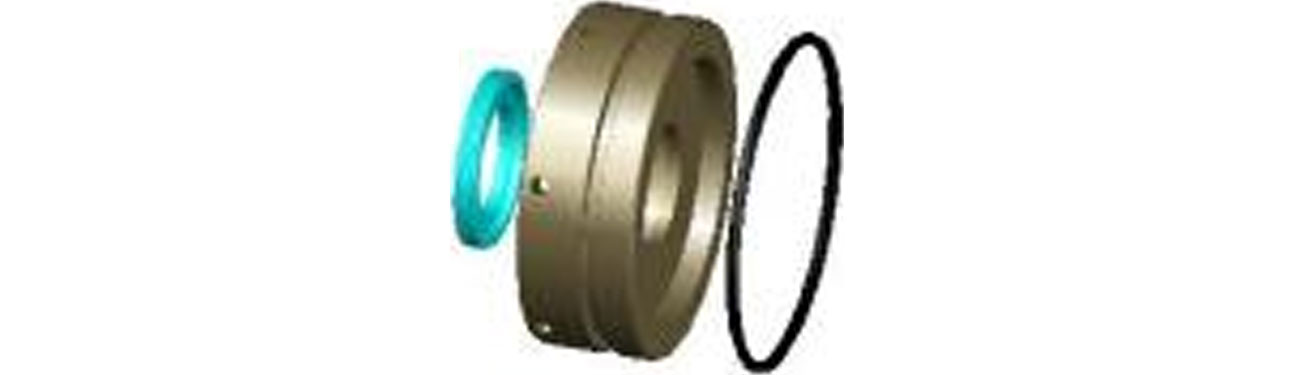

El anillo de sellado O se instaló en la ranura anular en el lado exterior del esqueleto del sello de aceite 11.
Instale el sello de aceite 12 en el surco del agujero interno del esqueleto del sello de aceite 11 (tenga en cuenta la dirección de instalación del sello de aceite 12, la ranura de la ranura hacia adentro).

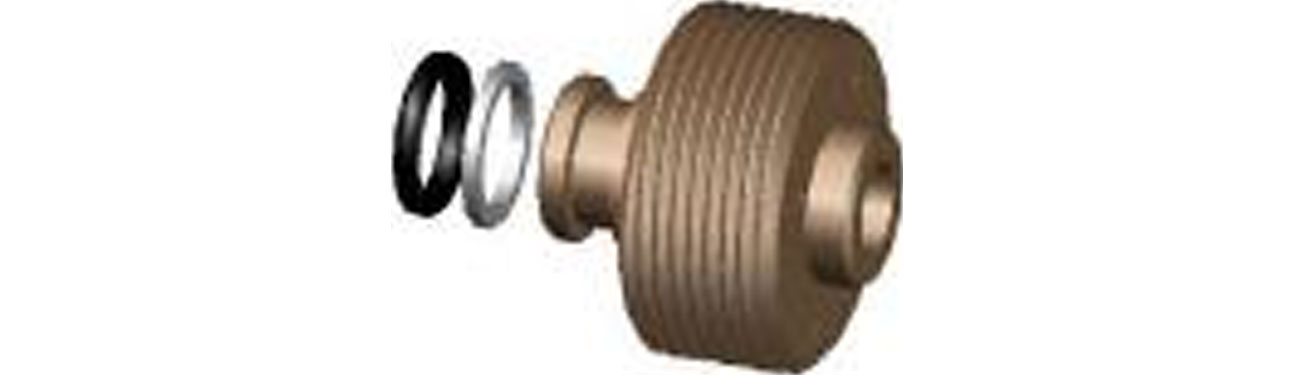

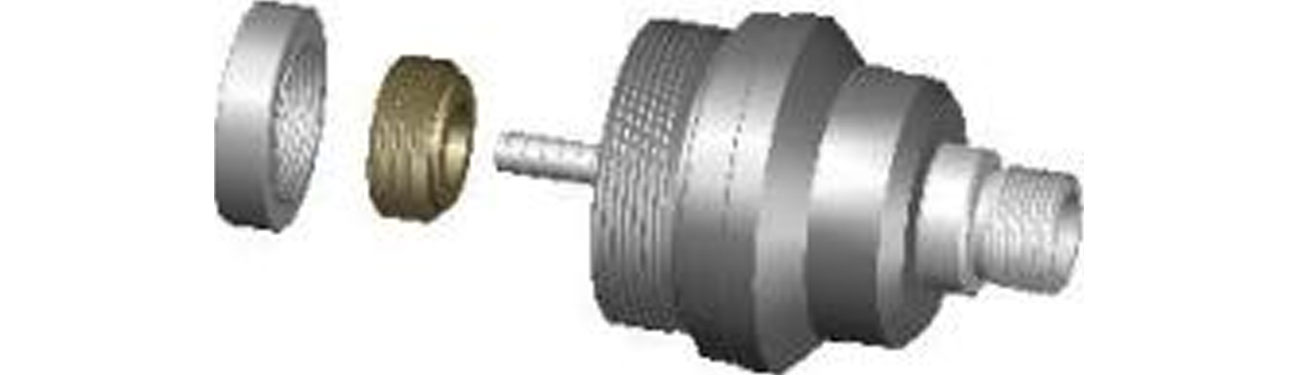

(6) Instale el anillo O 16 y el anillo de sello de plástico 15 sucesivamente en la ranura del anillo en la parte delantera de la manga del sello de cobre 14. (Tenga en cuenta la secuencia de instalación del anillo O anillo 16 y el anillo de sello de plástico 15. El anillo O anillo 16 está instalado en el exterior del ritmo del anillo de la manga del sello de cobre 14. Pay de la dirección de la dirección de la instalación del anillo de plástico 15, con la ranura hacia el anillo O anillo 16).

(7) Aplique el agente anti-mordido a la rosca de la manga del sello de cobre 14 y la rosca del orificio interno de la cabeza giratoria 17, luego atornille la manga del sello de cobre 14 en la rosca del orificio interno de la cabeza giratoria 17 y apriétela (nota: rosca positiva de tornillo).

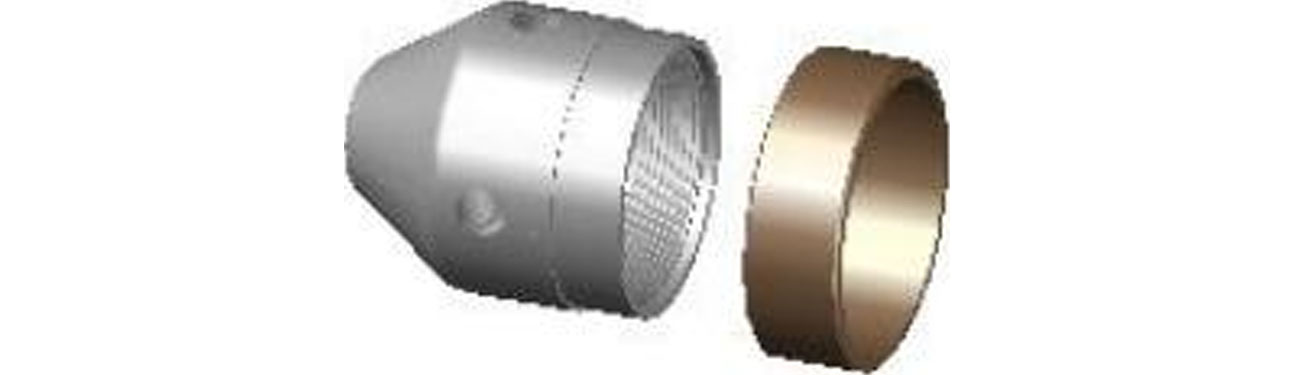

(8) Inserte el anillo de soporte 13 desde el extremo posterior de la cabeza giratoria 17 e instálelo fuera de la cabeza giratoria 17.

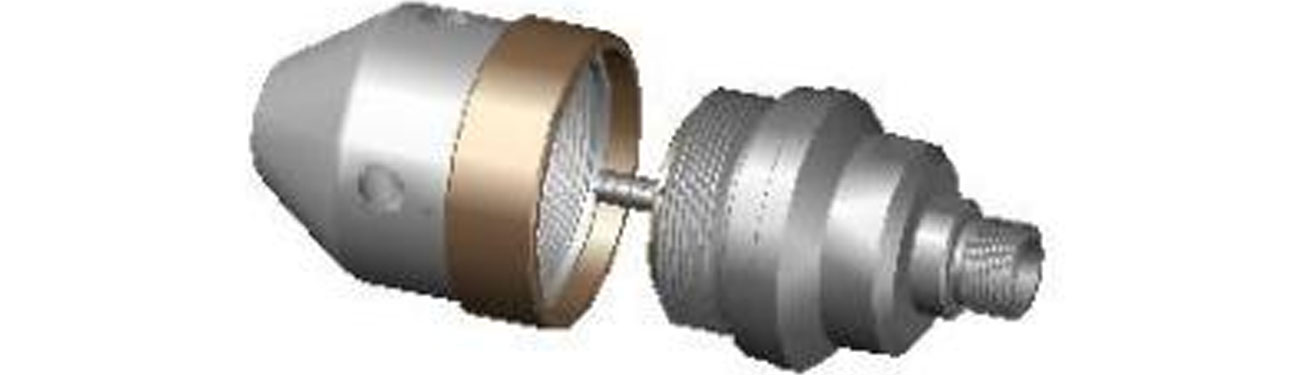

(9) Finalmente, el agente anti-mordido se aplica al extremo frontal de la rosca exterior de la carcasa giratoria 2 y el extremo posterior de la rosca interna de la cabeza giratoria 17. El extremo frontal del eje del subconjunto 1 completado en el paso (5) se inserta en el orificio interno de la funda de sello de cobre 14 de la cabeza rotativa 17, y luego las roscas de la carcasa giratoria 2 y el rosca positiva: el rosca positiva: el rosca es torta: el rosca).

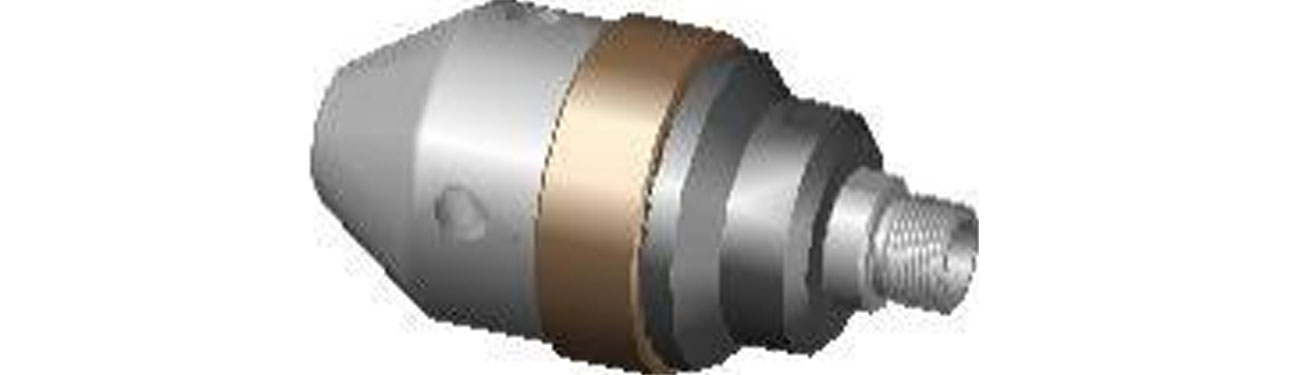

(10) Los pasos anteriores completaron el proceso de ensamblaje de la boquilla WG15 ＊.

6. Proceso de desmontaje y asuntos que necesitan atención

(1) Use una llave abierta para sujetar la cabeza giratoria 17 y la carcasa giratoria 2 al lado de la fresado, y luego atornille la cabeza giratoria 17 fuera del patrón espiral de la carcasa giratoria 2 (nota: la rosca es rotación positiva), y retire el anillo de soporte 13.
(2) Inserte los alicates de círculo en el orificio del extremo posterior de la manga del sello de cobre 14 En la cabeza giratoria 17, afloje la rosca (nota: la rosca es rotación positiva), atornille la manga del sello de cobre 14, verifique si hay algún desgaste en el orificio interno del sello de cobre, si hay algún desgaste, reemplácelo si hay un desgaste serio; Al mismo tiempo, verifique si el anillo O 16 y el anillo de sello de plástico 15 en la manga del sello de cobre están dañados, si hay daños, reemplácelos, de lo contrario el sello no funcionará.
(3) Retire el esqueleto del sello de aceite 11 componentes del orificio interno del extremo frontal de la carcasa giratoria 2. Retire el sello de aceite 12 y el anillo 10 del agujero interno y el surco del anillo exterior del esqueleto del sello de aceite respectivamente, y verifique si hay algún daño al sello de aceite 12 y el anillo 10. Si hay algún daño, por favor cambie, de lo contrario, el agua entrará en la carcasa 2 y dañe el dando.
(4) Use los alicates externos Desmontar el Circlip 9 del eje 1 y desarmar la manga del anillo de ajuste 8 y el anillo de ajuste 7 del ritmo del anillo del eje 1.
(5) Retire el conjunto magnético conectado del eje 1 y verifique si hay alguna suciedad unida al imán. Si lo hay, por favor limpio.
(6) Tire del eje 1 desde el extremo trasero de la carcasa horizontalmente, verifique si hay algún desgaste en la superficie externa del eje 1. Si hay algún desgaste, por favor cámbielo.
(7) Retire cuidadosamente el rodamiento de contacto angular 4 del orificio interno de la carcasa giratoria 2 y verifique si el cojinete del eje está dañado. Si está dañado, reemplácelo.
- 7 -
(8) Retire el sello de aceite 3 del extremo posterior del orificio interno de la carcasa giratoria 2. Verifique si el sello 3 de aceite está dañado. Si está dañado, reemplácelo.
Los pasos anteriores han completado todo el proceso de desmontaje de la boquilla WG15 ＊.
Notas:
• Preste atención a la dirección de instalación del cojinete de contacto angular durante el proceso de ensamblaje, si se instala en reversa, la boquilla no se usará;
• Durante el ensamblaje, preste atención a la dirección de instalación del sello de aceite. Si se instala en reversa, el agua que ingresa a la boquilla no se puede sellarse, el rodamiento se dañará y la cabeza de la boquilla no girará.
• Durante el proceso de ensamblaje, preste atención a la posición de instalación del anillo O y el anillo de sello de plástico. Si el anillo O y el anillo de sello de plástico están invertidos, no podrá desempeñar un papel de sellado. Mientras tanto, preste atención a la dirección de instalación del anillo de sello de plástico.
• Todos los sellos dentro de la boquilla giratoria son fáciles de desgastar. Durante el uso de la boquilla giratoria, es necesario prestar atención a la fuga de la boquilla en cualquier momento. Si se encuentra alguna anormalidad, es necesario verificar si el sello está dañado a tiempo.

7. Problemas comunes con boquilla giratoria

(1) la boquilla giratoria no puede girar;
La razón:
A) daño interno del rodamiento (daño normal o daño temprano causado por la entrada de agua debido a la falla del sello de aceite);
B) La boquilla utilizada para generar un par excéntrico está bloqueado o la apertura de la boquilla instalada es demasiado pequeña para lograr el par inicial;
(2) la presión de trabajo cae rápidamente;
La razón:
A) daño por boquilla;
B) la boquilla está suelta, lo que resulta en sellado suelto;
C) Aparecen grietas en la manga de sello de eje o cobre.
(3) La presión laboral disminuye lentamente;
La razón:
A) La boquilla se usa normalmente;
B) Se usa la manga del eje o el sello de cobre.

8. Jaula central

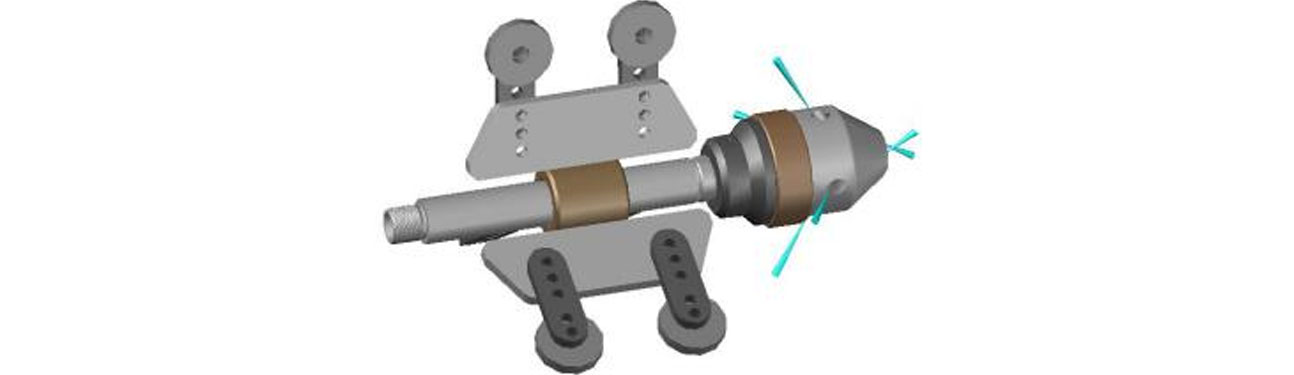

El retenedor central protege la boquilla giratoria que funciona en la tubería y equilibra la distancia de pulverización de la boquilla. El rango ajustable es de 150 ~ 300 mm.
