Limpieza externa de intercambiadores de calor

1. Información general

Descripción de la máquina

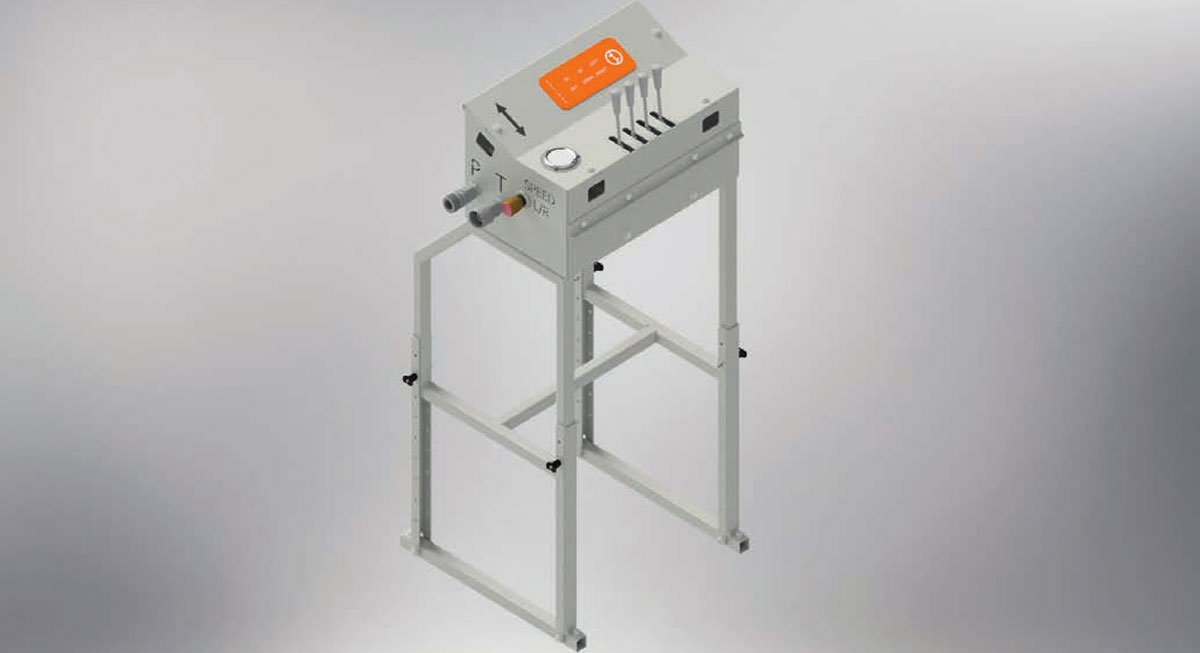

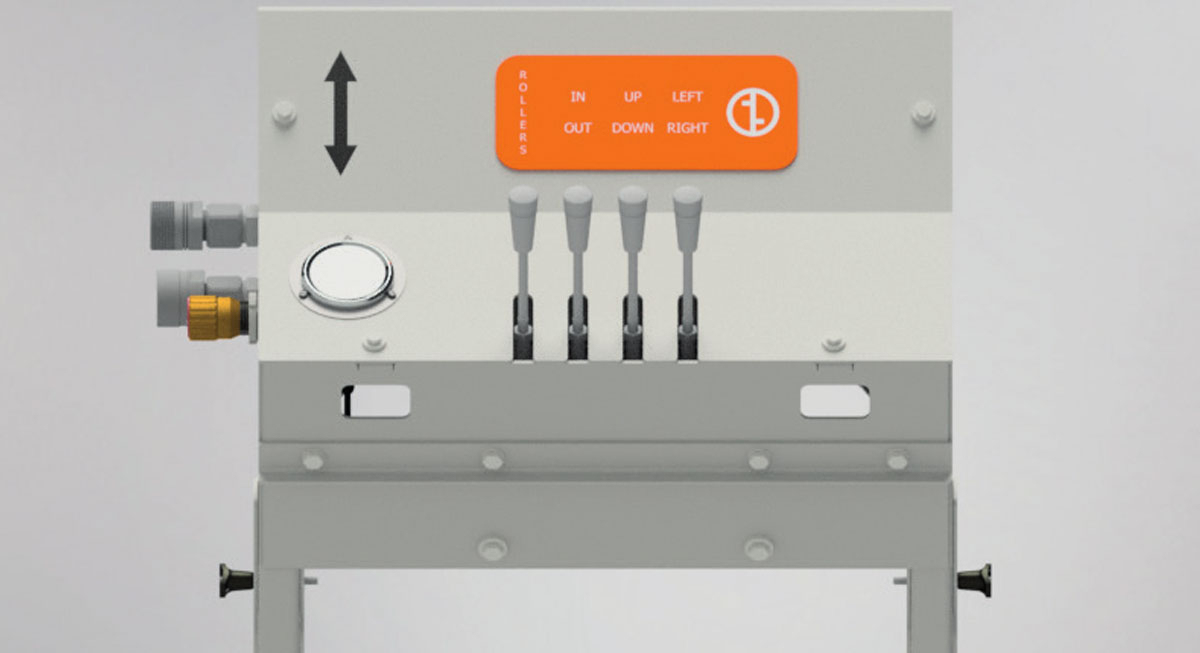

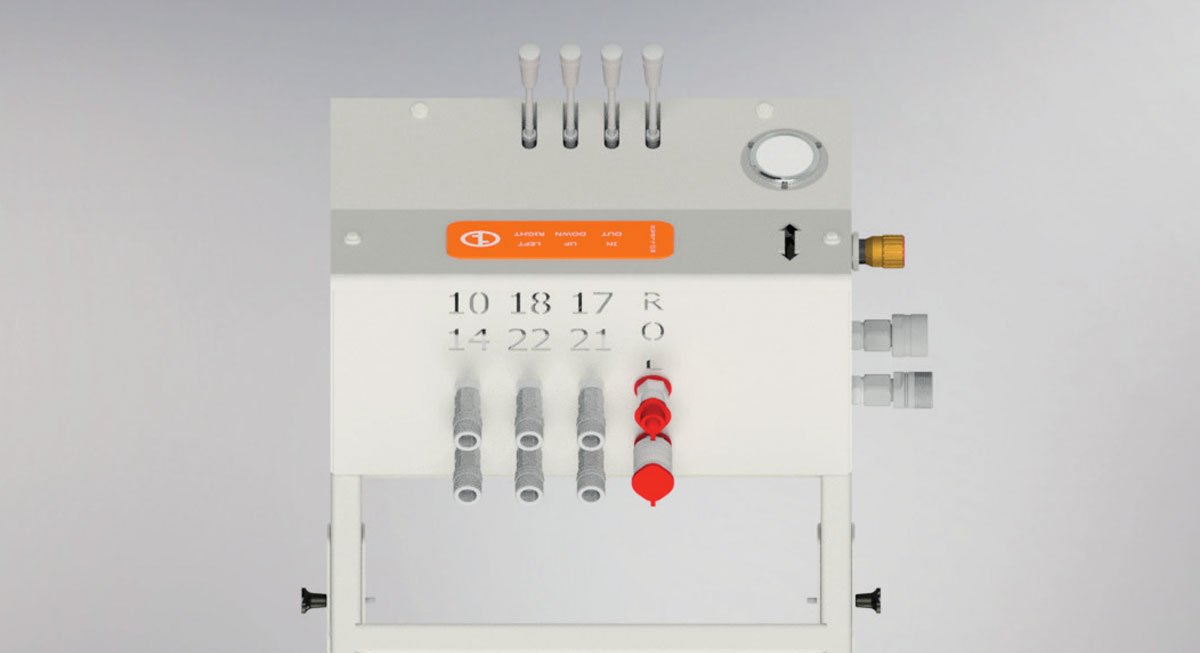

El OBC-C con PowerPack es un limpiador productivo de la concha para usar en la bahía de limpieza durante los cambios. La máquina se opera de forma segura desde la unidad de control. Los controles le dan al operador el control total de la barra de la boquilla, que se puede manipular en tres direcciones: "horizontal, vertical e in/out"

Responsabilidad
El equipo de Peinemann B.V. no puede responsabilizarse por ningún material y daños no materiales causados durante la instalación y operación del OBC-C con PowerPack. Los usuarios están obligados a leer cuidadosamente el manual y manejar la máquina con cuidado.

Términos y condiciones generales
"Todas las ofertas, pedidos, tareas y acuerdos para el arrendamiento, venta y/o prestación de servicios por Peinemann Equipment B.V. están sujetos a los términos y condiciones generales de Peinemann, como se presentan finalmente a la Cámara de Comercio e Industria en Rotterdam bajo el número 24175469. Los términos y condiciones también se pueden encontrar en Peinemann.

Especificaciones técnicas

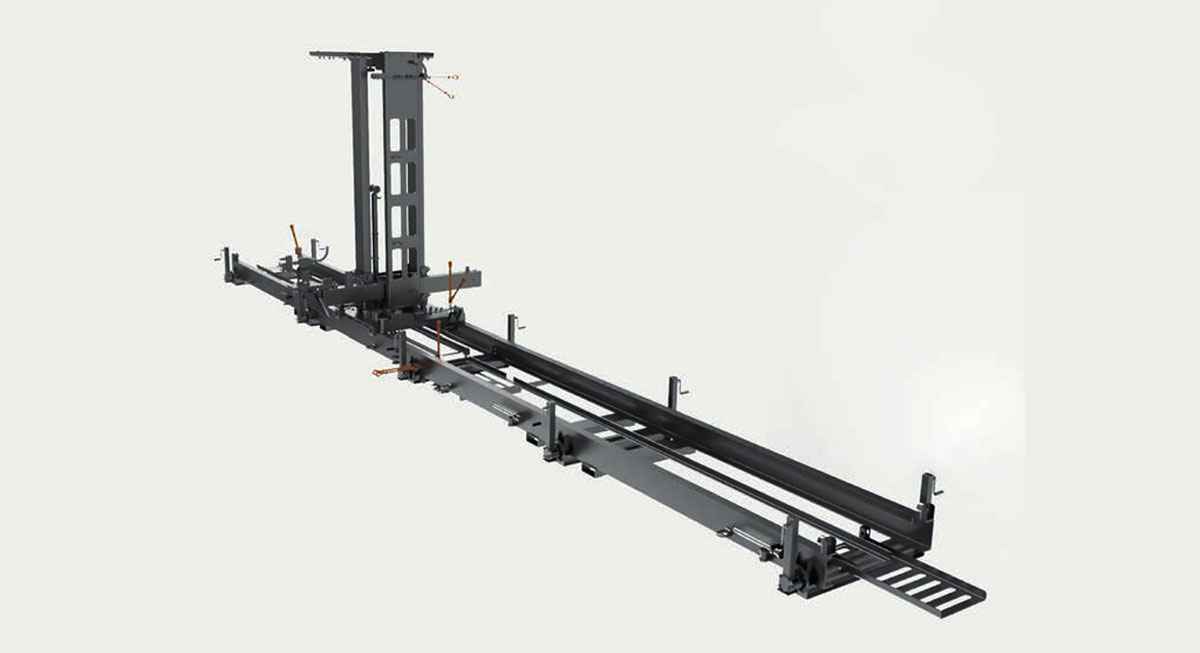

Peso del marco base y dimensiones
Peso de marco (estándar) 2.800 kg (6,173 lb)
Modo de funcionamiento de dimensiones (estándar) 1215.0 x 252.5 x 343.0 cm
Dimensiones Modo de funcionamiento 1215.0 x 252.5 x 373.0 cm
(con una torre de giro hidráulico opcional)
Dimensiones Modo de funcionamiento 1215.0 x 252.5 x 361.0 cm
(con una torre de giro manual opcional)
Modo de transporte de dimensiones (todos los modelos), 620.0 x 247.0 x 220.0 cm
Dimensiones Modo de transporte de contenedores 620.0 x 225.5 x 220.0 cm
(Bloque de boquilla desmontado) (todos los modelos)

Agua
Max. Presión de agua 1,000 bar (14,503 psi)
Flujo de agua recomendado 200 l/min (52.8 gal/min)
Número de boquillas (estándar) 3

Rango de trabajo
Rango de trabajo hacia adelante/hacia atrás 150.0 cm (59.1 in)
Rango de trabajo arriba/abajo 230.0 cm (90.1 in)
Rango de trabajo izquierdo/derecho 1088.0 cm (428.3 in)

Hidráulica
Tanque de aceite hidráulico 135 L (35.7 gal)
Bomba hidráulica, dependiente de la unidad de potencia

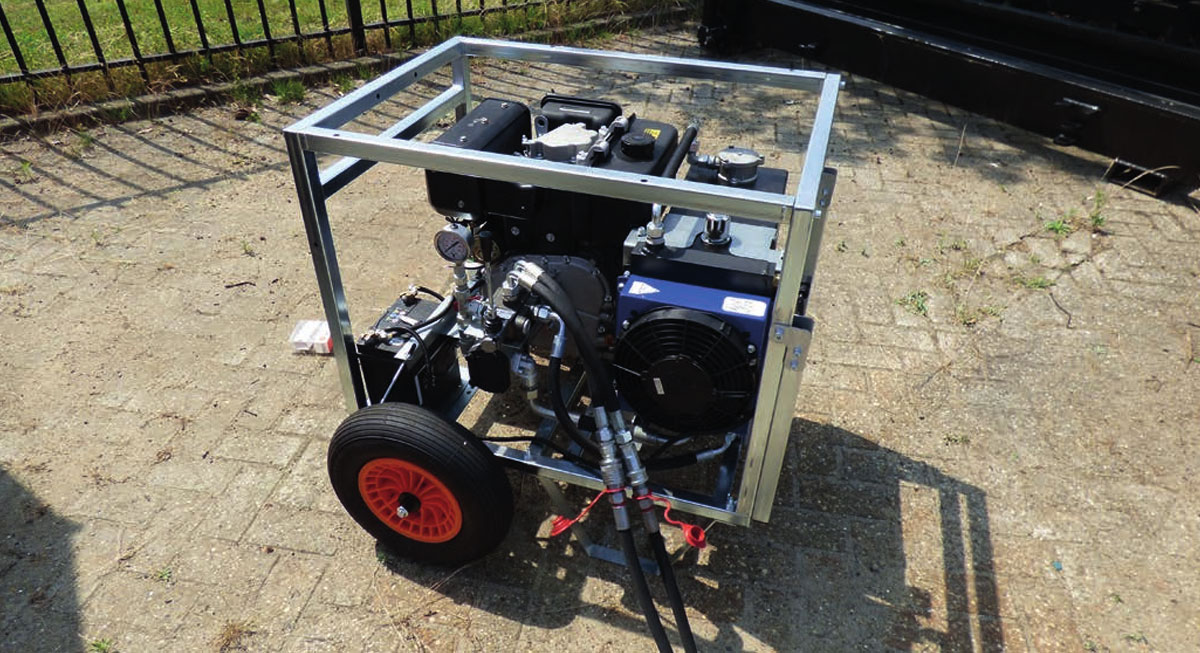

Unidad de potencia, dependiente del modelo

2. Uso previsto
El equipo Peinemann OBC-C con PowerPack se puede usar únicamente con el fin de limpiar paquetes. La máquina debe instalarse correctamente y una superficie estable. Debido a los riesgos de trabajar con alta presión de agua, las operaciones deben realizarse en un área designada. Los operadores deben seguir protocolos de seguridad y manejar con cuidado.
El OBC-C con PowerPack solo puede ser instalado, operado y mantenido por personal calificado y capacitado. Antes de realizar acciones de cualquier tipo, el personal primero debe leer a fondo este manual. Las instrucciones en este manual deben seguirse en cualquier momento. No seguir las instrucciones prescritas podrían tener graves consecuencias, como lesiones físicas y daño material.

3. Instrucciones de seguridad
Se deben seguir las siguientes instrucciones de seguridad al operar la máquina.
• Está prohibido que el personal no autorizado opere la máquina o se acerque al sitio.
• Informar sobre la naturaleza de los productos químicos en el paquete. Consulte al líder del proyecto cuando tenga dudas.
• Fumar, comer y beber alrededor de la máquina están prohibidos. Comer y beber solo se permiten después de lavarse las manos y las palmas a fondo.
• Al trabajar con material o productos químicos contaminados, se debe usar protección adicional.
• Todo el personal cerca de la instalación debe usar protección auditiva aprobada.
• Todos alrededor de la instalación y el operador deben conocer la ubicación de los equipos médicos y los extintores de incendios.
• Todos los servicios deben ser accesibles en todo momento. Se prohíbe colocar obstáculos frente a los extintores de incendios y las salidas de emergencia.
• Todas las operaciones deben cerrarse cuando se detectan los humos tóxicos.
